針型閥
當前位置： 首頁 > 產品展示 > 針型閥

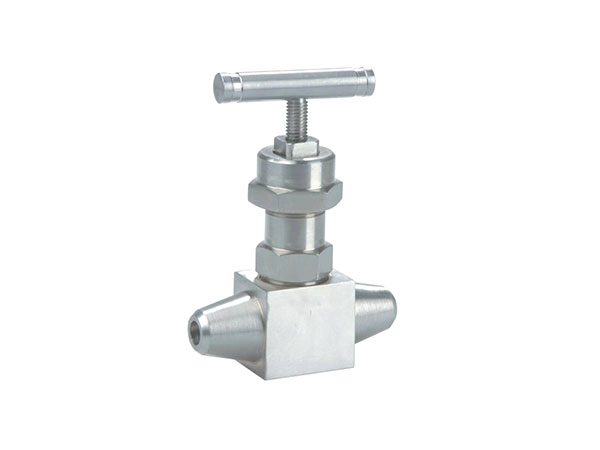

高壓焊接針型閥
產品簡介
產品型號：J61Y
公稱通徑：DN6-DN25
公稱壓力：≤10000Psi(690bar)
適用溫度：-20℃~700℃
適用介質：水、蒸汽、油品、氣體
閥體材質：碳鋼、不銹鋼
連接方式：焊接連接
①緊湊而輕便；
②四氟密封壓力裝置，閥桿操作時絕對無泄漏；
③螺紋下的密封填料可以防止螺紋被流體介質所腐蝕；
④兩個流量口，有合適的流量方向。
設計與制造 | GB/T12223-89 |
焊接尺寸 | JB/T 1751-75 |
結構長度 | GB12221 |
檢驗與實驗 | GB/T13927 |
零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣、密封墊 | 填料 | 墊片 | 手輪 |
JJY1-320-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
型號 | 公稱壓力PN | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(OC) | 適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J61Y-17V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570OC | 液化石油氣水，酸，蒸汽，油品等 |
FJ61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | |
T61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 OC | |

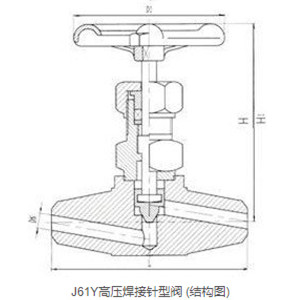

型號 | 尺寸 | ||||
Do | L | H | H1 | d | |
6 | 80 | 100 | 100 | 110 | 6 |
10 | 80 | 120 | 100 | 110 | 8 |
15 | 100 | 130 | 120 | 130 | 12 |
20 | 120 | 145 | 150 | 165 | 15 |
25 | 140 | 170 | 165 | 190 | 18 |
